Medan Magnet pada Solenoida dan Toroida

 Medan Magnet pada Solenoida dan Toroida

Solenoida dan toroida adalah dua jenis pengaturan kumparan kawat yang sering digunakan dalam berbagai perangkat elektronik untuk menciptakan medan magnet yang kuat dan terkendali. Masing-masing memiliki bentuk yang berbeda dan karakteristik medan magnet yang unik, yang bergantung pada arus listrik serta struktur lilitan kawat. Mari kita pahami bagaimana medan magnet terbentuk pada keduanya, serta aplikasinya dalam kehidupan sehari-hari.

1. Solenoida: Kumparan Medan Magnet Linear

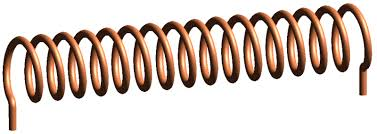

Solenoida adalah gulungan kawat panjang yang dililitkan dalam bentuk silinder.

Ketika arus listrik mengalir melalui kawat pada solenoida, medan magnet terbentuk di dalam dan di sekitar solenoida tersebut. Medan magnet pada bagian dalam solenoida memiliki arah yang seragam dan kekuatannya bergantung pada arus listrik yang mengalir serta jumlah lilitan pada solenoida. Rumus medan magnet di pusat solenoida diberikan oleh:

$$B = \mu_0 \cdot \frac{N}{L} \cdot I$$

Di mana:

• $\mathrm{B\; adalah\; medan\; magnet\; di\; pusat\; solenoida\; (dalam\; tesla,\; T),}$
• $\mu_0$ dalah permeabilitas vakum atau konstanta magnetik, dengan nilai $4\pi \times 10^{-7} \, \text{Tm/A}$

• $\mathrm{<span\; class="katex"><span\; aria-hidden="true"\; class="katex-html"><span\; class="base"><span\; class="mord\; mathnormal">N </span></span></span>adalah\; jumlah\; lilitan\; pada\; solenoida,</span>}$
• $L$ adalah panjang solenoida,
• $I$ adalah arus yang mengalir melalui solenoida (dalam ampere, A).

Pada bagian dalam solenoida, garis-garis medan magnet tersusun rapat dan lurus, menunjukkan medan magnet yang kuat dan seragam. Ini menjadikan solenoida sangat berguna dalam aplikasi yang memerlukan medan magnet terfokus, seperti pada elektromagnet, motor listrik, dan MRI di bidang medis. Bagian luar solenoida memiliki medan magnet yang lebih lemah dan tidak teratur.

2. Toroida: Kumparan Medan Magnet Tertutup

Berbeda dengan solenoida, toroida adalah kumparan kawat yang berbentuk cincin atau donat, menghasilkan medan magnet melingkar tertutup yang hanya ada di dalam ruang cincin tersebut.

Karena bentuknya, medan magnet pada toroida terjebak di dalam torus, menjadikannya sangat efisien dalam mengonsentrasikan medan magnet tanpa kebocoran ke luar. Rumus untuk menghitung medan magnet di sumbu toroida (yaitu, jarak tertentu dari pusat torus) adalah sebagai berikut:

$$B = \frac{\mu_0 \cdot N \cdot I}{2\pi r}$$

Di mana:

• $B$ adalah medan magnet pada   sumbu toroida (dalam tesla, T),
• $a$ adalah jari-jari  toroida
• $N$ adalah jumlah lilitan pada toroida,
• $I$ adalah arus listrik yang mengalir pada kawat toroida,
• $\mu_0$ adalah permeabilitas vakum, dengan nilai $4\pi \times 10^{-7} \, \text{Tm/A}$

Medan magnet dalam toroida melingkar mengikuti bentuk cincin, sehingga tidak bocor ke luar dan tetap terkonsentrasi. Hal ini membuat toroida banyak digunakan dalam perangkat seperti transformator, alat penghemat energi, dan reaktor nuklir, di mana konsentrasi medan magnet yang tinggi dan bebas dari pengaruh luar sangat diperlukan.

Kesimpulan dan Relevansi Medan Magnet pada Solenoida dan Toroida

Solenoida dan toroida menunjukkan prinsip dasar medan magnet yang diciptakan oleh arus listrik dan berperan penting dalam berbagai teknologi elektromagnetik. Solenoida memungkinkan medan magnet linier yang seragam, sedangkan toroida menawarkan medan magnet tertutup yang terkonsentrasi. Keduanya memanfaatkan fenomena elektromagnetik untuk berbagai kebutuhan, dari motor listrik hingga transformator. Dengan memahami konsep medan magnet pada solenoida dan toroida, kita dapat mengapresiasi peran teknologi elektromagnetik dalam memfasilitasi berbagai fungsi alat-alat penting dalam kehidupan modern.

Soal Pemahaman

1. Apa perbedaan utama antara medan magnet pada solenoida dan toroida?
   Jelaskan bagaimana bentuk medan magnet pada kedua jenis kumparan tersebut dan sebutkan aplikasi praktis untuk masing-masing jenis.

2. Mengapa medan magnet dalam toroida lebih terkonsentrasi dibandingkan dengan solenoida?
   Berikan alasan fisika di balik hal ini dan jelaskan mengapa toroida lebih cocok untuk perangkat yang memerlukan medan magnet tanpa kebocoran ke luar.

3. Bagaimana pengaruh jumlah lilitan (N) dan arus listrik (I) terhadap kekuatan medan magnet pada solenoida?
   Jelaskan bagaimana peningkatan pada N atau I akan mempengaruhi medan magnet di dalam solenoida.

Soal Perhitungan

4. Sebuah solenoida panjang memiliki 500 lilitan kawat dan panjang 0,5 meter. Jika arus sebesar 3 ampere mengalir melalui solenoida, hitung medan magnet di pusat solenoida tersebut. Gunakan ${\mu }_0=4\pi \times 10^{-7}\text{Tm/A }$

5. Sebuah toroida memiliki 200 lilitan dengan jari-jari rata-rata 0,2 meter. Jika arus sebesar 4 ampere mengalir melalui toroida, hitung besar medan magnet pada jarak 0,2 meter dari pusat toroida. Gunakan ${\mu }_0=4\pi \times 10^{-7}\text{Tm/A }$

6. Sebuah solenoida dirancang untuk menghasilkan medan magnet sebesar $5\times 10^{-3}\text{T }$ di dalamnya. Jika panjang solenoida adalah 0,4 meter dan arus yang diberikan sebesar 2 ampere, berapa jumlah lilitan (N) yang dibutuhkan untuk mencapai medan magnet tersebut?

7. Sebuah toroida memiliki medan magnet sebesar $2\times 10^{-3}\text{T }$ di sumbu toroida pada jarak 0,15 meter dari pusat. Jika toroida memiliki 300 lilitan, berapa besar arus listrik (I) yang dibutuhkan untuk menghasilkan medan magnet tersebut?
